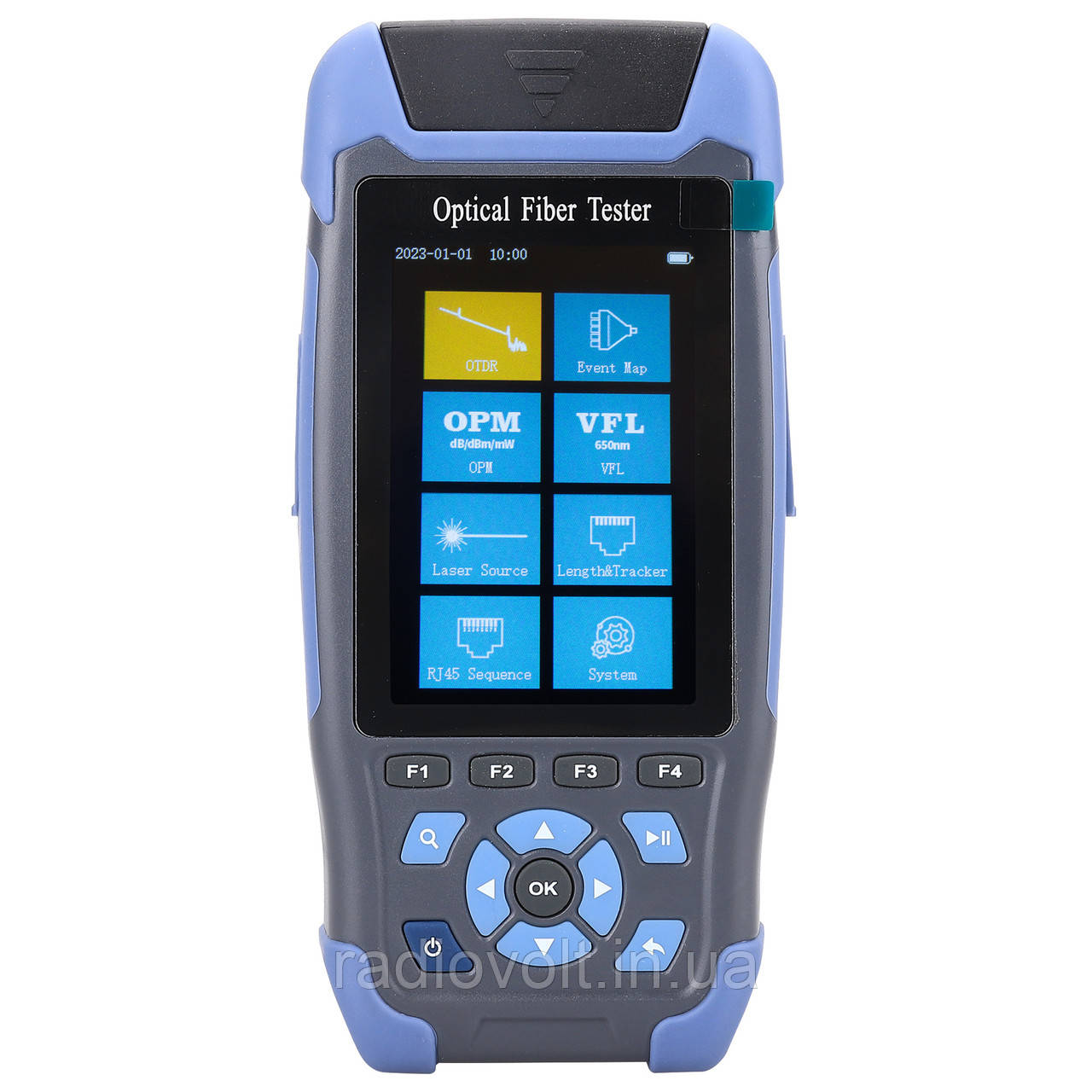

Рефлектометр 980REV Mini Pro OTDR UPC

Рефлектометр 980REV Mini Pro OTDR UPC

Компактний та універсальний 980REV Mini Pro OTDR UPC — це професійний оптичний рефлектометр, створений для точної діагностики оптоволоконних ліній на довжинах хвиль 1310 та 1550 нм із динамічним діапазоном 24/22 дБ. Завдяки невеликим габаритам і малій вазі цей прилад ідеально підходить для виїзних робіт, інсталяцій, обслуговування та експлуатації сучасних волоконно-оптичних мереж.

Пристрій поєднує в собі кілька важливих інструментів — OTDR, вимірювач оптичної потужності (OPM), джерело світла (OLS), візуальний дефектоскоп (VFL), а також функції для роботи з мережевими кабелями RJ45. Сенсорний кольоровий дисплей спрощує керування та налаштування, а підтримка карт пам’яті дозволяє зберігати велику кількість результатів тестів для подальшого аналізу.

Особливості та переваги:

• Вимірювання на довжинах хвиль 1310/1550 нм з динамічним діапазоном 24/22 дБ
• Інтегрований вимірювач потужності (850/1300/1310/1490/1550/1625 нм)
• Вбудований VFL (червоний лазер) для швидкого пошуку пошкоджень
• Функція тестування довжини витої пари, визначення обривів, детектор RJ45
• Підтримка SD-карт для збереження результатів
• 3.5" кольоровий сенсорний екран для зручної роботи
• Легка вага (800 г) та компактні розміри для мобільного використання

Технічні характеристики OTDR:

• Довжини хвиль: 1310/1550 нм
• Динамічний діапазон: 24/22 дБ
• Ширина імпульсу: 3 нс – 10 мкс
• Діапазон відображення: 3 м – 64 км
• Мертва зона за подіями: 3 м
• Мертва зона по затуханню: 8 м
• Точність визначення відстані: ±(1 м + відстань × 3 × 10⁻⁵ + роздільна здатність)
• Роздільна здатність вибірки: від 16 см, до 65 000 точок
• Оптичний роз'єм: UPC або APC

VFL:

• Довжина хвилі: 650 ± 20 нм
• Потужність виходу: 10 мВт
• Клас лазера: II B

OPM:

• Калібрувальні довжини хвиль: 850/1300/1310/1490/1550/1625 нм
• Діапазон потужності: -70 дБм ~ +10 дБм
• Точність вимірювання: ±0.5 дБ

OLS:

• Довжина хвилі: 1310/1550 нм
• Вихідна потужність: -5 дБм

Функціонал:

• OTDR, OPM, OLS, VFL
• Тестер RJ45 (довжина, обриви, схема підключення)
• Інтелектуальна розмітка з’єднань (iOLM)

Загальні характеристики:

• Дисплей: 3.5" кольоровий сенсорний
• Автовимкнення: 10–60 хв
• Пам'ять: 500 рефлектограм + підтримка SD-карт
• Живлення: Li-Ion акумулятор 4000 мА·г (до 12 годин роботи)
• Інтерфейси: USB, OTDR, VFL, OPM, RJ45
• Розміри: 220 × 125 × 100 мм
• Вага: 800 г

Комплектація:

• Рефлектометр 980REV Mini Pro OTDR – 1 шт
• Детектор – 1 шт
• Чохол для транспортування – 1 шт
• Керівництво користувача – 1 шт
• USB-кабель – 1 шт
• CD-диск з ПЗ – 1 шт
• Сертифікат калібрування – 1 шт
• Адаптер живлення – 1 шт
• Роз’єми FC/UPC, SC/UPC, RJ45 – по 1 шт

Це ідеальний інструмент для професіоналів, які потребують точних результатів і широкого функціоналу в одному портативному пристрої!
