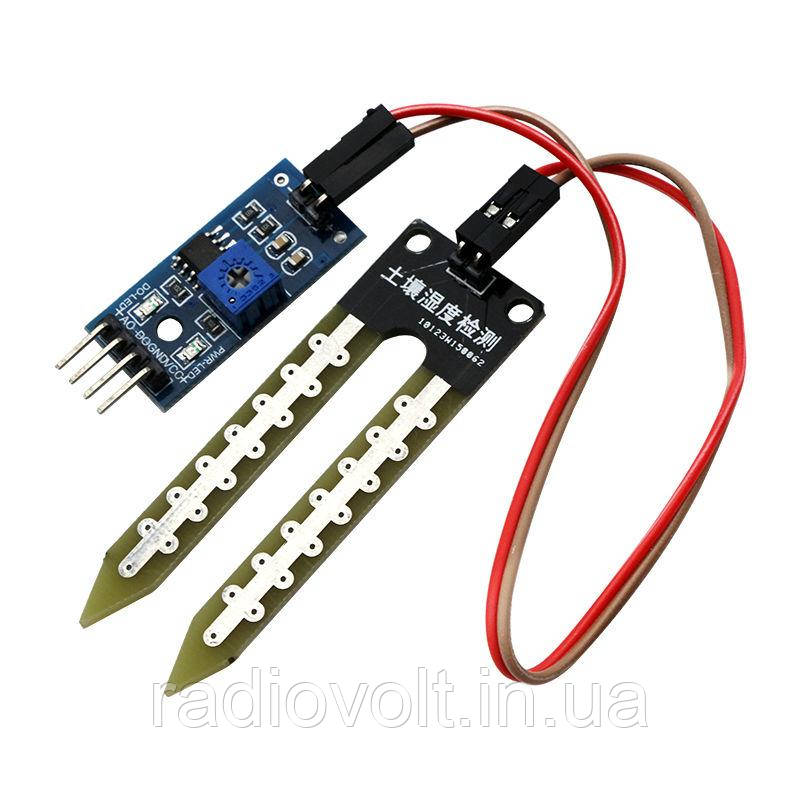

Датчик вологості ґрунту, Гігрометр, LM393
30 ₴
Мінімальна сума замовлення на сайті — 100 грн
- Готово до відправки
- Код: 244
Модуль, зібраний на мікросхемі LM393 для Arduino.
Гігрометр, датчик вологості ґрунту використовується для вимірювання вологості ґрунту. Практичне застосування — керування поливальними станціями.
Для використання датчика потрібно зібрати на його основі макет (під'єднати живлення, під'єднати до контролера, помістити датчик у середовище вимірювання). Потім потрібно записати на контролер спеціальну програму, яка дає змогу працювати з датчиком. Після цього можна починати роботу. На платі є синій світлодіод, який горить, коли на датчик подається живлення. На платі є червоний світлодіод, який горить, коли датчик передає дані в контролер.
Керування датчиком здійснюється або від Arduino контролера, або від іншого керівного мікропроцесорного пристрою за допомогою спеціальних програм. На платі розташований змінний резистор, який використовується для настроювання порога спрацьовування датчика (чутливості).
Датчик вологості ґрунту має два інтерфейси для під'єднання до живлення і мікроконтролера, для під'єднання чутливого елемента:
для під'єднання до живлення та мікроконтролера використовується 4-контактний штировий інтерфейс. Позначення контактів: VCC — напруга живлення; GND — загальний контакт; D0 — цифровий вихід; A0 — аналоговий вихід;
для під'єднання чутливого елемента використовується 2-контактний штировий інтерфейс.
Живлення датчика відбувається або від Arduino контролера, або від іншого керівного мікропроцесорного пристрою, або зовнішнього джерела живлення (блока живлення, батареї). Напруга живлення датчика 3,3-5В.
Характеристики:
гігрометр, датчик вологості ґрунту;
має окремий чутливий елемент і настроювання чутливості;
датчик зібраний на мікросхемі LM393;
цифровий і аналоговий виходи;
напруга живлення датчика 3,3 — 5 В;
габарити модуля: 38,1 х 15,6 х 8,0 мм;
габарити датчика: 63,8 х 20,0 х 8,0 мм;
довжина кабелю: 0,2 м;
вага модуля: 3 г;
вага датчика: 3 г;
вага комплекту постачання: 11 г.
Комплект постачання:
Гігрометр, датчик вологості ґрунту;
Чутливий елемент YL-69;
Сполучний кабель мама-мама.
Перехід на сайт компанії RadioVolt
| Основні | |
|---|---|
| Виробник | Arduino |
| Користувальницькі характеристики | |
| Напруга живлення датчика (В): | 3.3 - 5 |
| Датчик на мікросхемі: | LM393 |
| Довжина кабелю (м): | 0.2 |
