Модуль MAX7219, Світлодіодна Матриця, 4 сегмента 8х8, червоні пікселі
145 ₴
- Немає в наявності
- Код: 255
Світлодіодна матриця використовується для відображення символів, спеціальних знаків та графічних зображень у різних пристроях.

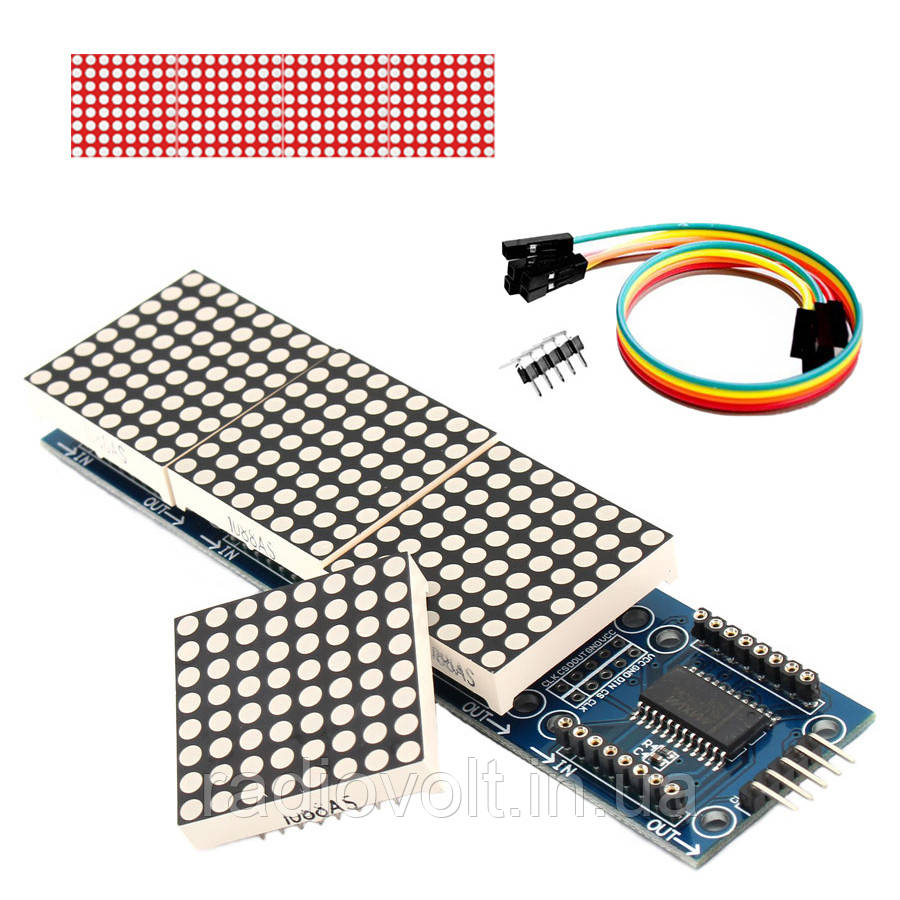

Матриця складається з 4-х послідовно з'єднаних матричних індикаторів 1088XX, кожен із яких управляється драйвером MAX7219. Індикатори, що йдуть у комплекті з матрицею, мають загальний катод, тому драйвера не працюватимуть з індикаторами із загальним анодом, якщо Ви їх установите. Кожен індикатор 1088XX має 16 штирьових висновків, 8 з яких відповідають за ряди, інші 8 за стовпці.
Індикатори 1088XX знімаються з модуля, що дає можливість замінити індикатор, що вийшов з ладу. Інтерфейс, що використовується в модулі, дає можливість з'єднати кілька матриць в одну збірку. Матриця складається з 4-х окремих модулів, з'єднаних між собою припійними доріжками, що дає можливість при потребі відламати один або кілька і використовувати як окремий пристрій.
Світлодіодна матриця має контакти для підключення напруги живлення та інтерфейс SPI для з'єднання з контролерами;
Контакти, що позначені на платі VCC (напруга живлення) та GND (загальний контакт), використовуються для підключення живлення;
Контакти, що позначені на платі DIN (вхід даних), CS (вибір кристала), CLK (вхід тактових імпульсів) – це інтерфейс SPI.
Для використання матриці з контролерами Arduino потрібно буде встановити бібліотеку LedControlMS. Далі потрібно підключити матрицю до Arduino контролера. Для підключення до Arduino контролера в комплекті з матрицею йде Dupont кабель "мама - мама" довжиною 20 см на 5 провідників та кутовий перехідник 2,54 мм.
Бібліотека LedControlMS підтримує підключення до 8 матриць, що дає можливість зробити значний розмір дисплей, наприклад для рекламної вивіски або великого електронного годинника.
Живлення матриці може здійснюватися від контролера Arduino або зовнішнього джерела живлення. Напруга живлення матриці становить 5 постійного струму.
Характеристики:
Драйвер: MAX7219;
Кількість індикаторів: 4;
Тип індикаторів: загальний катод;
Розмір одного індикатора: 32 х 32 х 8 мм;
Кількість світлодіодів на індикаторі: 64;
Діаметр одного світлодіода: 3 мм;
Колір світлодіодів: червоний;
Інтерфейс підключення матриці: SPI;
Напруга живлення: 5 В;
Розмір матриці: 130 х 32 х 14 мм;
Комплектація:
1 x Світлодіодна матриця з 4 матричних дисплеїв на MAX7219;
1 x Кабель Dupont "мама - мама" довжиною 20 см;
1 x Кутовий перехідник 2.54 мм.
Перейти на сайт компанії RadioVolt
| Основні атрибути | |
|---|---|
| Колір світіння | Червоний |
| Тип | Світлодіодний модуль |
| Користувальницькі характеристики | |
| Напруга живлення (В): | 5 |
| Драйвер: | MAX7219 |
| Кількість індикаторів (шт): | 4 |
| Колір світлодіодів: | червоний |
- Ціна: 145 ₴
