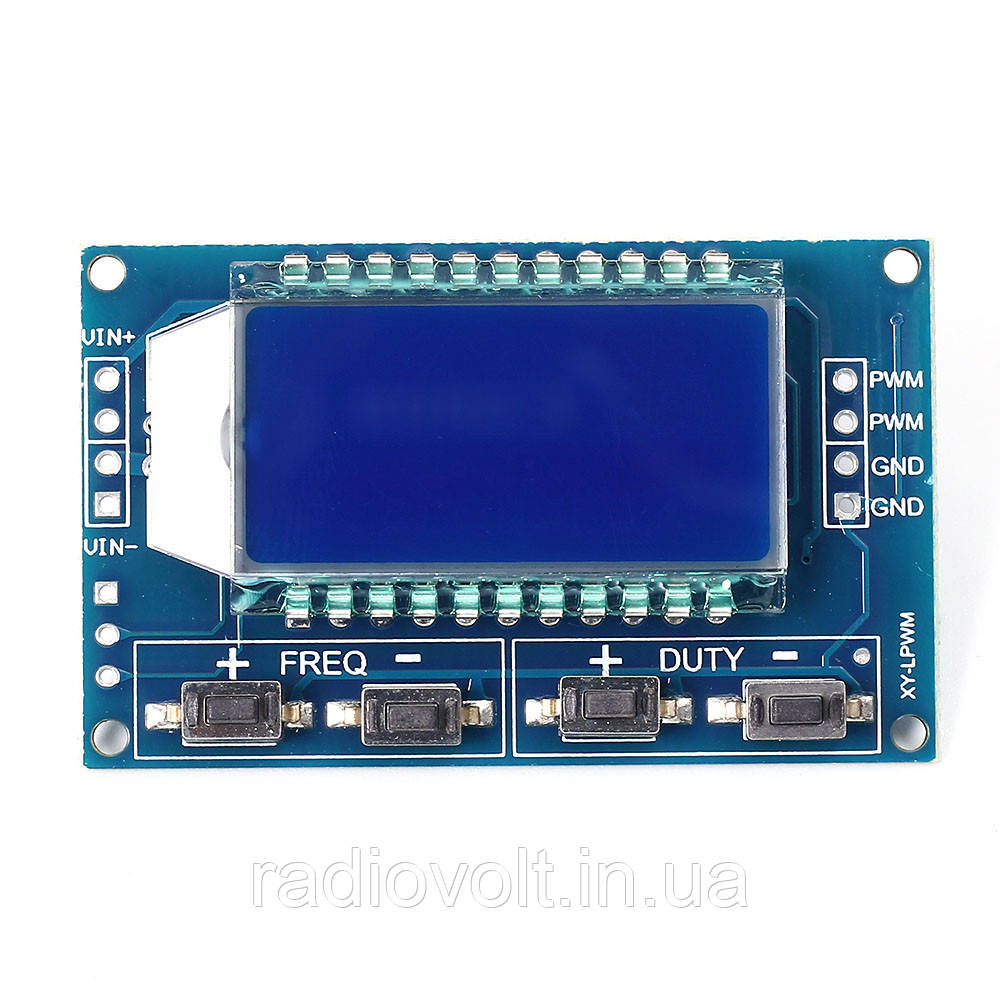

Генератор прямокутних імпульсів ШІМ 1 Гц — 150 KГц, 3.3...30 В
200 ₴
- Немає в наявності
- Код: 321
Модуль використовується як генератор меандр сигналів, може генерувати сигнал для експериментального розвитку та використання. Використовується для генерації сигналу меандр, який керує драйвером двигуна. Регульований імпульс для MCU використання. Регульований імпульс, керування, пов'язані ланцюги (ШІМ швидкості та інших застосунків).
Параметри налаштування:
Модуль має чотири користувацькі кнопки для встановлення частоти та робочого циклу. Коротке натискання (збільшення або зменшення) і довге натискання (швидке збільшення або зменшення). Дуже просте встановлення, параметри автоматично зберігаються у разі збою живлення.
ШІМ, для встановлення частоти, робочого циклу;
Частота ділиться на чотири діапазони, автоматичне перемикання:
xxx (немає десятичної точки): маленький блок 1 Гц, діапазон значень 1 Гц ~ 999 Гц;
x. xx (десятична точка 2 знаки) найменша одиниця 0.01 кГц, діапазон 1.00 кГц ~ 9.99 кГц;
xx. X (десятична точка 1 знак): найменша одиниця 0.1 кГц; діапазон значень 10.0 кГц ~ 99.9 кГц
виключені десятичні точки): маленький блок 1 кГц; діапазон значень 1 кГц ~ 150 кГц
Наприклад, дисплей частоти: 100 вказує ШІМ 100 Гц імпульсу;
1.01 вказує ШІМ 1.01 К імпульсу;
54.1 вказує, що ШІМ має імпульс 54.1 кГц;
1.2,4 вказує, що ШІМ 124 кГц імпульсу;
Робочий цикл: діапазон 0...100%;
Всі задані параметри зберігаються під час вимкнення живлення.
Характеристики:
РК-дисплей із роздільними показниками частоти та зниженості.
Широкий частотний діапазон, висока точність;
Робоча напруга: 3.3...30 В;
Діапазон частот: 1 Гц...150 кГц;
Точність частоти: точність у кожному діапазоні становить приблизно 2%;
Вихід амплітуда: ШІМ-амплітуда дорівнює напруженню живлення;
Температура довкілля: -20...70 °C.
Перехід на сайт компанії RadioVolt
| Основні | |
|---|---|
| Одиниці виміру частоти | Гц, кГц |
| Стан | Новий |
| Монітор | |
| Монітор | РК |
| Кольоровість монітора | Чорно-білий |
- Ціна: 200 ₴
