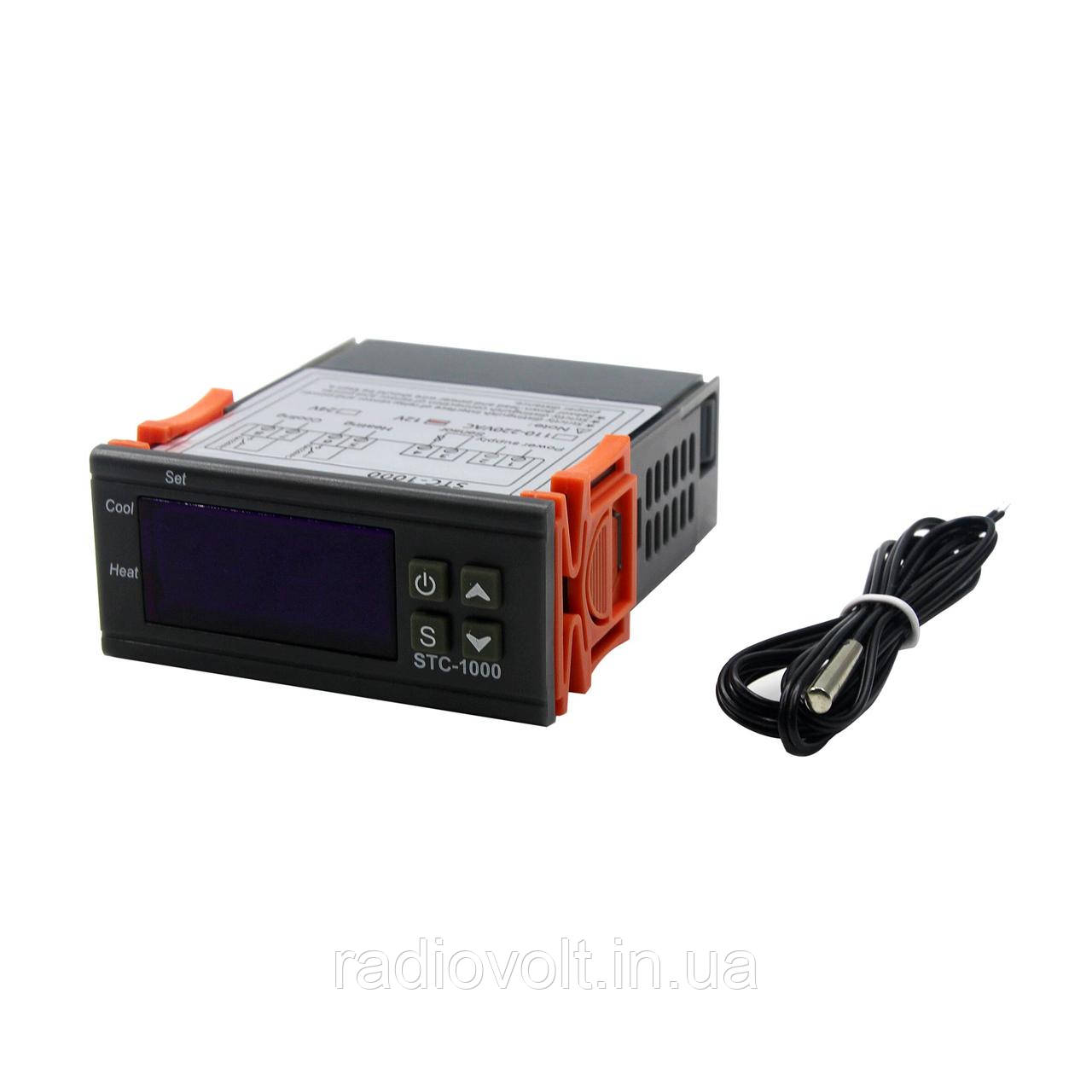

Терморегулятор STC-1000 24 V (точність 0.1 °C), 220 В, два реле 10 А, -50 ~ +99 °C, з виносним датчиком

Терморегулятор високої точності STC-1000 є промисловим професійним пристроєм, призначений для підтримки необхідної температури повітря вбутків, теплицях, тераріумах, у системах опалення, для керування температурою теплих підлог, басейнів, морозильних камер, системи для не замерзання водосливів тощо. Терморегулятори широко використовуються для виготовлення саморобних і серійних моделей техніки. Сучасні регулятори температури — це мінікомп'ютер, який відповідає за весь процес контролю температури з атласу. Цей терморегулятор має шкалу англійською мовою, тому що постачається для країн Європи. Досить один раз виставити потрібні параметри, у параметрах приладу і все, можна не турбуватися за результат.

*У комплекті йде інструкція російською мовою

Терморегулятор дає змогу:

• Автоматичне перемикання режимів: нагрівання/охолодження;
• Контролювати та регулювати температуру з порогом увімкнення в 0,3 °C;
• Задавати будь-який поріг увімкнення на свій розсуд від 0,3 °C до 10 °C;
• Калібрувати датчик температури;
• Завантажувати датчик температури в рідину;
• Автоматично контролювати випадкове перегрівання пристрою об'єкта контролю;
• Вмикати терморегулятор за допомогою вбудованого таймера;
• Калібрувати показання датчика температури від -10 °C до 10 °C.

Основні технічні характеристики:

• Робоча напруга змінного струму: 24В (варіант для 220V розташований тут)
• Температурний діапазон індикації: від -50 °C до 99 °C;
• Температурний діапазон регулювання: від -50 °C до 99 °C;
• Вимірювання температури точність: 0,1°C;
• Точність регулювання температури: 0,1°C;
• Датчик температури: NTC 10К В3435 ± 0,5% вологозахищений;
• Максимально допустиме навантаження контактів реле (НАГРЕВ): 10 А — 2,2 кВт або 2200 Ватів;
• Максимально допустиме навантаження контактів реле (ОХЛАДЖЕННЯ): 10 А — 2,2 кВт або 2200 Ватів;
• Довжина дроту датчика температури: 1 м;
• Розмір вирізу під виріб: 71 * 29 мм;
• Розмір виробу: 75 * 34.5 * 85 мм;
• Вага: 162 г.

Настроювання та параметри:

• F1 — встановлення температури -50 °C ~ 90 °C, за замовчуванням 10 °C;
• F2 — встановлення порога увімкнення 0,3 °C — 10 °C, за замовчуванням 0,5 °C;
• F3 — час затримки увімкнення компресора 1 ~ 10 хв, за замовчуванням 3 хв;
• F4 — калібрування датчика температури від 0 °C до +10 °C, за замовчуванням 0 °C.

Коротка інструкція з експлуатації терморегулятора STC-1000:
     На передній панелі міститься цифровий дисплей, на якому виводиться температура з точністю до десятої градуси. Два індикатори роботи, нагрівання та охолодження. Чотири кнопки керування: вмикання/вимикання, вхід у режим програмування (S) і дві кнопки введення (стрілки вгору та вниз).
Після першого увімкнення контролер вмикається автоматично та показує температуру середовища, в якому розміщений датчик.
Для вимкнення та увімкнення контролера треба натиснути кнопку вмикання/вимикання й утримувати не менш ніж 3 секунди.
Для перегляду температури, на підтримку якої запрограмований контролер треба натиснути стрілку "верх", на дисплеї зобразиться температура, задана в програмі. Може задаватися в діапазоні від -50 до 99,9 градуса з точністю до однієї десятої. Заводські параметри задані 10,0 °C.
Натискання стрілки "вниз" виводить гістерезис, на який налаштований контролер. Може задаватися від 0,3 до 10 градусів із точністю до десятих. У заводських налаштуваннях 0,5 градуса.
Для входу в режим програмування натискаємо та утримуємо кнопку S не менш ніж 3 секунди. На дисплеї з'явиться F1.

     Натискаємо кнопку S і утримуємо. На дисплеї зобразиться задана температура. Не відпускаючи кнопку S стрілками "вверх" або "вниз" задаємо необхідної температури. Например, 24 градуса. Відпускаємо кнопку S і натискаємо стрілку "верх". На дисплеї зобразиться F2. Натискаємо кнопку S і на дисплеї продемонструється задана дельта температури. Утримуючи кнопку S стрілками "вверх" і "вниз" задаємо необхідну дельту. Например, 1,5 градуса.

     Відпускаємо кнопку S і натискаємо стрілку "верх". На дисплеї зобразиться F3. Натискаємо кнопку S і на дисплеї зобразиться затримка на увімкнення. Стандартно встановлено 3 хвилини. Діапазон доступних значень від 1 до 10 хвилин із кроком одна хвилина. Це значення можна залишити без змін. Змінюється аналогічно попереднім програмам.

     Натискаємо стрілку "вгору". На дисплеї з'явиться F4. Тут можна задати значення калібрування датчика, якщо він, наприклад, закріплений на зовнішній стінці акваріума. Діапазон значень від -10 до +10 з кроком 0,1. За замовчуванням значення 0. Для виходу з режиму програмування зі збереженням параметрів короткочасно натискаємо кнопку вмикання/вимикання. Якщо треба вийти не зберігаючи налаштування, то контролер сам вийде в робочий режим, якщо не натискати кнопки впродовж 30 секунд.

Якщо раптом Ви "замучили" контролер так, що на дисплеї відобразилося Er (помилка), то натискаєте будь-яку кнопку та тримайте до перезавантаження контролера. Після цього всі настроювання скидання на заводські.
