Ще не так давно, облік фактично використовуваної електроенергії певного приладу створювався з огляду на зазначені технічні характеристики. На жаль, ця методика мала низку вад. Не можна точно визначити тривалість функціонування в режимі очікування або роботи в максимальних потужностях, та й подібні підрахунки складно проводити на тривалий час. Тому споживачі потребують універсального приладу, яким став лічильник енергії (ватметр).

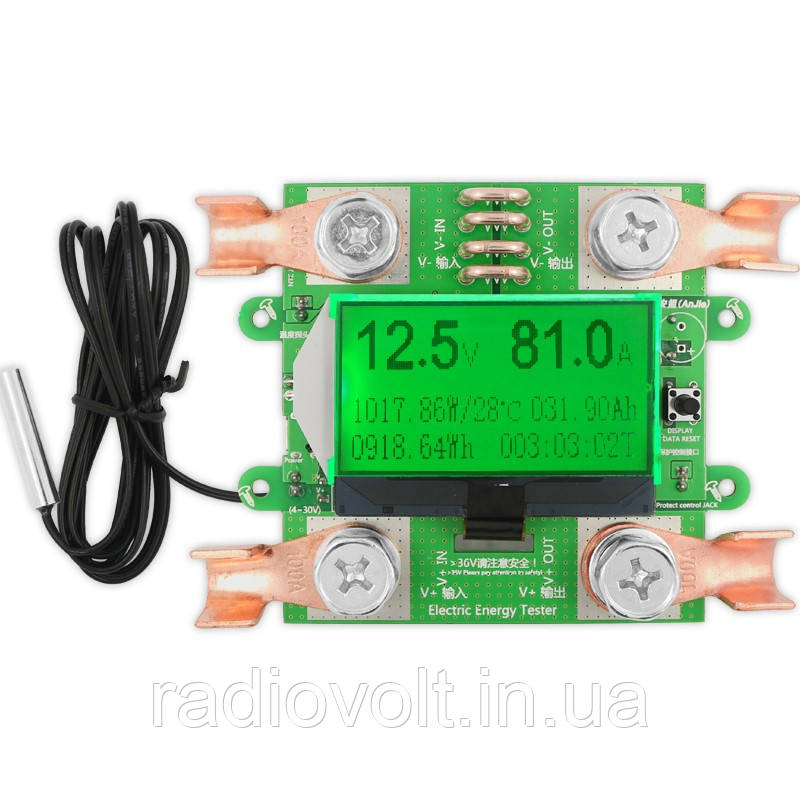

Він дає змогу отримувати дані про поточну напругу в діапазоні до 300 В і номінальним струмом до 100 А. Автоматично проводить облік споживаних ватів і показань температури (до комплекту входить датчик). Вимірювана потужність від 0 до 3 кВат можлива завдяки гвинтовим з'єднанням і мідним затискачам, які входять до комплекту. Також на дисплеї зображаються показники місткості, опору, часу роботи, потужності й енергоспоживання. Керування відбувається з двох кнопок, які підтримують скидання потрібної інформації, а також настроювання режиму очікування. Під'єднання ватраметра не викликає складнощів — його під'єднують паралельно до джерела живлення. На зворотній частині плати вказані контакти вхід +, вхід —, а також вихід + і вихід —.
Характеристики та специфікації:
• Інтерфейс введення-виведення: мідний носовий гвинт із номінальним струмом 100 А
• Діапазон напруги: від 0 В до приблизно 300 В; похибка: 0,05 В
• Діапазон сили струму: від 0 А до приблизно 100 А; похибка: 0,05 А
• Діапазон ємності: від 0 до приблизно 999,999 А·год; похибка: 0,01 А·год
• Діапазон накопиченої потужності: від 0 до приблизно 99999,9 Вт·год; похибка: 0,01 Вт·год
• Діапазон потужності: від 0 до приблизно 2999,99 Вт; похибка: 0,01 Вт
• Діапазон опору: від 1 до приблизно 999,9; похибка: 0,1
• Діапазон температури: від 0 до приблизно 99 °C; похибка: 1 °C
• Максимальний час синхронізації: 999 год 59 м 59 с; похибка: 1 с
• Налаштування нагадування про синхронізації: зворотний відлік: 24 години від будь-якого значення
• Порогові значення для спрацьовування сигналізації в режимі очікування за струму низької напруги: < 2 Вт/0.5 год
• Вимоги до джерела живлення низької напруги: вимірювання < 7,8 В
• У зв'язку з низькою напругою забезпечте незалежний інтерфейс джерела живлення
• Діапазон напруги джерела живлення: від 4 до приблизно 30 В постійного струму в вимірювальній системі
• Час оновлення: > 500 мс за раз; > 500 мс за раз
• Швидкість вимірювань: 0,5 раза на секунду
• Режим сигналізації про перенапругу, перевантаження: зображає сигнал тривоги для попередження користувачів
• Діапазон настроювання надлишкового тиску: приблизно 1-300 В
• Діапазон настроювання низького тиску: приблизно 0-149 В
• Потік, потрібний, щоб запам'ятати встановлений діапазон: приблизно 0,2-100 А
• Тип дисплея: РК-модуль із малим енергоспоживанням, чорний шрифт LCM
• Зелена підсвітка китайською та англійською мовами
• Розмір виробу: 105 x 81 x 17 мм
• Нижній потік потужності: <0502 А
Використання:
1) тривале натискання кнопки скидання дає змогу стиснути всі дані
(мА·год, Вт·год, 00:00:00);
2) щоб скинути ємність (мА·год), швидко натисніть кнопку двічі;
3) щоб скинути живлення (Вт·год), швидко натисніть кнопку тричі;
4) щоб скинути час (00:00:00), швидко натисніть кнопку чотири рази;
5) щоб налаштувати автоматичний режим очікування і скасувати зворотний відлік як постійне нагадування, швидко натисніть кнопку п'ять разів;
6) за відсутності навантаження на виході натисніть клавіші сім разів;
7) за високого та низького напруження натисніть на інтерфейс перемикача в параметрах параметрів підсвічування двічі та тричі відповідно.
Примітка: під час тестового під'єднання джерела живлення з напругою менш ніж 7,8 В необхідно забезпечити живлення через лінійний інтерфейс передавання даних Micro-USB у діапазоні 4-30 В постійного струму.
Перехід на сайт компанії RadioVolt
Основні | |
---|---|
Тип | Цифровий |
Тип вимірюваного струму | DC |
Максимальний діапазон вимірювання | 300 |
- Ціна: 409 ₴
