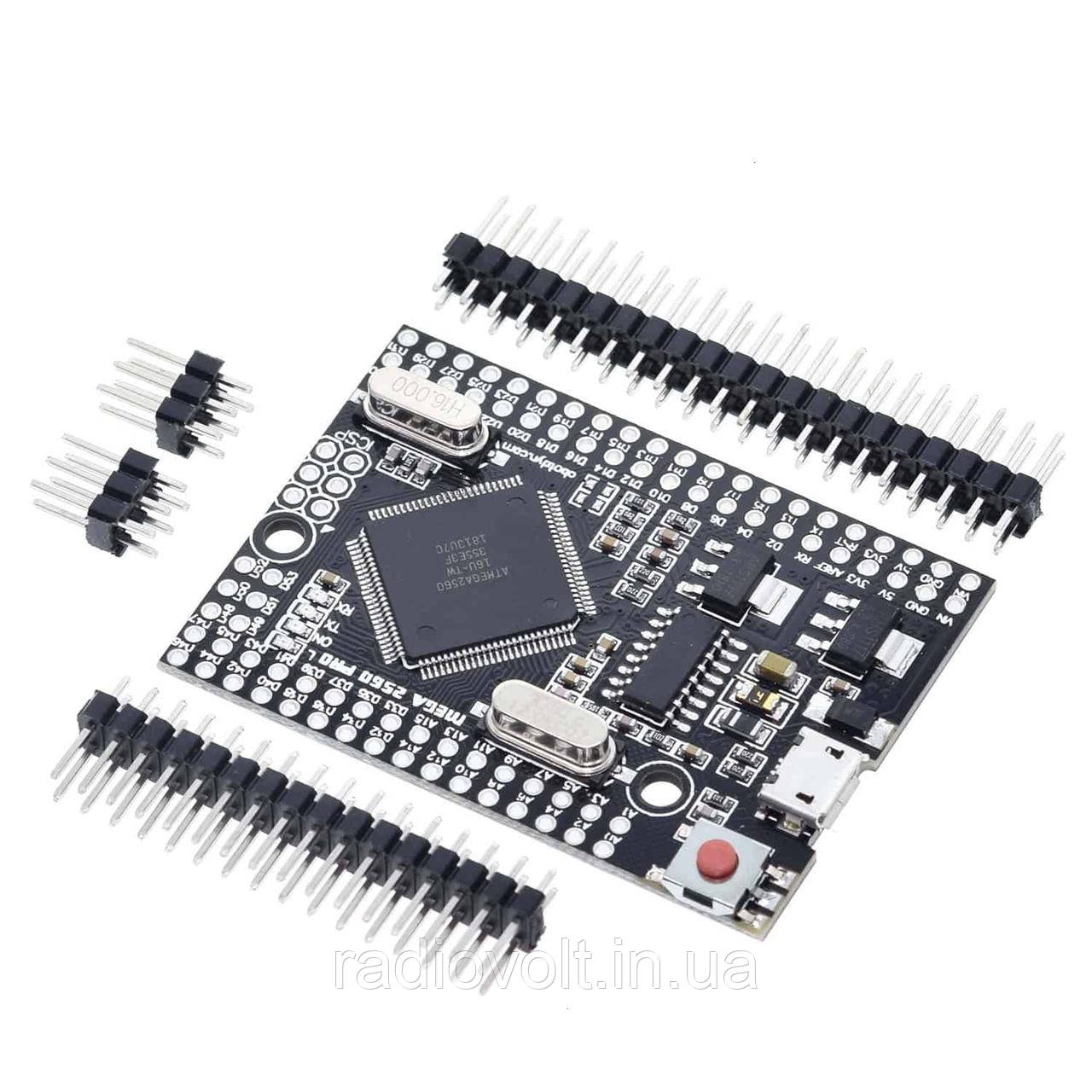

Мініатюрна зворотна плата, побудована на мікроконтролері ATmega2560 з USB-UART інтерфейсному чипі CH340G.
Плата має компактний розмір 38х55 мм. Плата за функціоналом схожу з Arduino Mega 2560. Є спрощенішою, але такою ж стабільнішою і використовує оригінальний чип ATmega2560 (16 МГц тактова частота).
Плата використовує чип CH340G як перетворювач UART-USB. Чип CH340G — є бюджетним рішенням. У разі частоти роботи 12 МГц, дає стабільний результат обміну даними (для правильного встановлення драйверів на комп'ютер дотримуйтесь інструкцій).
Mega 2560 CH340G/ATmega2560 — під'єднується до комп'ютера через microUSB-кабель.
Ви можете живити плату через MicroUSB або через роз'єм живлення XH (до комплекту входить кабель під'єднання до роз'єму XH). Регулятор напруги може впоратися з вхідною напругою від 6V до 12V постійного струму. Вихідна сила струму для 5 В. - приблизно 800mA, для 3.3V - приблизно 350mA (повертаємо увагу, що чим вища вхідна напруга, тим нижча вихідна сила струму). Що забезпечить надійним живленням більшість ваших початкових проєктів.
Особливості:
Мікроконтролер: ATmega2560 — 16AU
Спосіб під'єднання до програми: UART
Робоча напруга: 3.3 В
Вхідна напруга (рекомендована): 7...9 В.
Цифрові входи/виходи — 54 (15 з яких PWM/ШІМ)
Аналогові входи: 16
Постійний струм у лінії введення/виведення: 40 мА
Розмір пам'яті Флеш: 256 Кб, з яких 8 Кб використовуються завантажувачем
Розмір пам'яті SRAM: 8 Кб
Розмір пам'яті EEPROM: 4 КБ
Тактова частота: 16 МГц
Користувальницькі характеристики | |
---|---|
Вхідна напруга (В): | 7 - 9 |
Мікроконтролер: | ATmega2560 - 16AU |
Робоча напруга (В): | 3.3 |
Розмір пам'яті Flash (КБ): | 256 |
Розмір пам'яті SRAM (КБ): | 8 |
Розмір пам'яті EEPROM (КБ): | 4 |
- Ціна: 480 ₴
