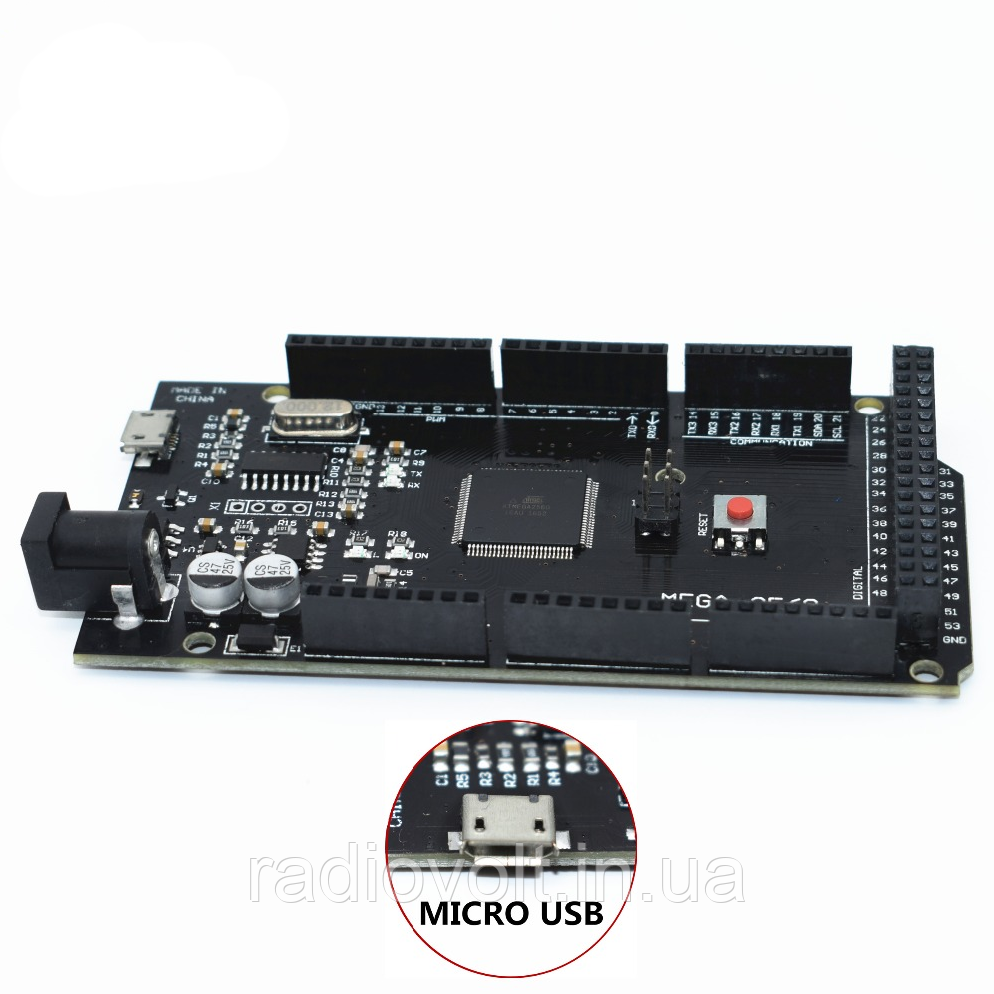

Arduino Mega 2560 R3, ATmega2560, MicroUSB
249 грн
- Немає в наявності
- Код: 187
Arduino Mega 2560 R3, ATmega2560, MicroUSB
Arduino Mega 2560 - це пристрій на основі мікроконтролера ATmega2560. У його склад входить усе необхідне для зручної роботи з мікроконтролером: 54 цифрових входу/виходу (з яких 15 можуть використовуватися в якості ШІМ-виходів), 16 аналогових входів, 4 UART (апаратних приймача для реалізації послідовних інтерфейсів), кварцовий резонатор на 16 МГц, роз'єм USB, роз'єм живлення, роз'єм ICSP для внутрішньосхемного програмування і кнопка скидання. Для початку роботи з пристроєм достатньо просто подати живлення від AC/DC-адаптера або батарейки, або підключити його до комп'ютера за допомогою USB-кабелю. Arduino Mega сумісний з більшістю плат розширення, розроблених для Arduino
Ардуїнов Mega 2560 відрізняється від всіх попередніх плат тим, що в ньому для перетворення інтерфейсів USB-UART замість мікросхеми FTDI використовується мікроконтролер ATmega16U2 (ATmega8U2 у версіях плати R1 і R2).
На платі Mega 2560 версії R2 додано резистор, підтягуючий до землі лінію HWB мікроконтролера 8U2. Подібна міра дозволяє спростити процес оновлення прошивки і перехід пристрою в режим DFU.
Зміни на платі версії R3 перераховані нижче:
- Терморегулятори 1.0: додано висновки SDA і SCL (біля виведення AREF), а також два нових висновку, розташованих біля виведення RESET. Перший - IOREF - дозволяє плат розширення підлаштовуватися під робоча напруга Ардуїнов. Даний висновок передбачений для сумісності плат розширення з 5В-Ардуїнов на базі мікроконтролерів AVR, так і з 3.3-платами Arduino Due. Другий висновок ні до чого не приєднаний і зарезервований для майбутніх цілей.
- Покращено завадостійкість ланцюга скидання.
- Мікроконтролер 8U2 замінений на ATmega16U2.
Характеристики:
Мікроконтролер ATmega2560
Робоча напруга 5В
Напруга живлення (рекомендований) 7-12В
Напруга живлення (граничне) 6-20В
Цифрові входи/виходи 54 (з яких 15 можуть використовуватися в якості ШІМ-виходів)
Аналогові входи 16
Максимальний струм одного висновку 40 мА
Максимальний вихідний струм висновку 3.3 V 50 мА
Flash-пам'ять 256 КБ з яких 8 КБ використовуються завантажувачем
SRAM 8 КБАЙТ
EEPROM 4 КБ
Тактова частота 16 МГц
Перейти на сайт компанії RadioVolt
| Основні атрибути | |
|---|---|
| Стан | Новий |
| Користувальницькі характеристики | |
| Напруга живлення В (рекомендований): | 7 - 12 |
| Максимальний струм одного виводу (мА): | 40 |
| Flash-пам'ять (КБ): | 256 |
| SRAM (КБ): | 8 |
| EEPROM (КБ): | 4 |
- Ціна: 249 грн
