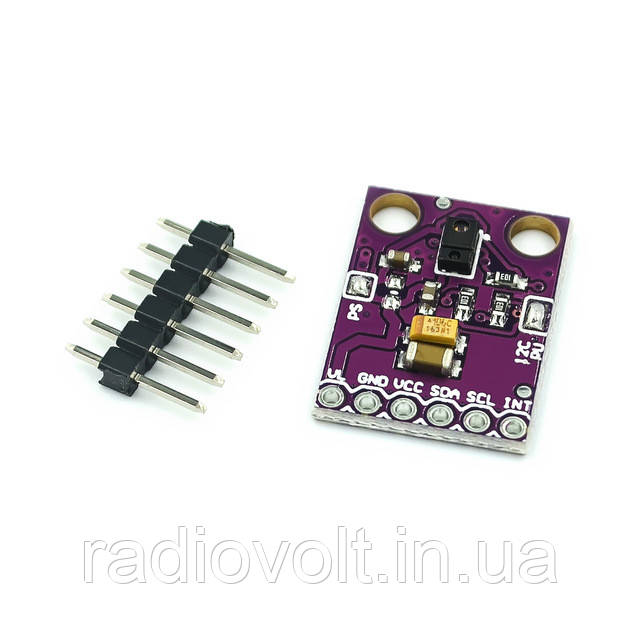

Цифровий модуль APDS-9960 виконує функції датчика освітленості, наближення і руху (жестів). Модуль має сумісний з I2C інтерфейс, по якому передаються дані про інтенсивності червоного, зеленого, синього кольорів і яскравості (RGBC), а також сигнали наближенні до поверхні і сигнали виявлення руху з допомогою ІК світлодіоди. Датчики кольоровості і яскравості вимірюють яскравість компонентів світла через різні ослабляють матеріали (оптичні фільтри). Вбудований блоковий UV-IR фільтр забезпечує точне вимірювання інтенсивності світла і відповідну йому колірну температуру.
Вбудований датчик наближення і жестів налаштовується на заводі при відстані 100мм від наближення поверхні, тому користувачеві займатися калібруванням не потрібно. В датчику руху використовуються 4 фотодіода, орієнтованих в різних напрямках, які виявляють, як прості рухи вгору-вниз-вправо-вліво, так і більш складні. Вбудовані оптичні микролинзы забезпечують високоефективний прийом і передачу ІЧ-випромінювання. Наявний контролер переводить ІС в режим низького споживання в проміжках між вимірюваннями, забезпечуючи малу середню споживану потужність.
Основні характеристики APDS-9960:
- інтерфейс I2C з окремим входом переривання
- Рівномірна кутова діаграма спрямованості
- Калібрований відстань датчика наближення 100мм
- Чотири чутливих фотодіода в різних напрямках
- Патентований екран для мінімізації помилок наближення
- Вбудований оптичний коліматор випромінювання ІЧ-світлодіоди
- Типовий струм споживання в режимі очікування, 1 мкА
- Мініатюрні розміри 8-вивідного корпусу 3.94 x 2.36 х 1.35 мм
- Робоча напруга: 3.3 V
- Робочий діапазон виявлення: (10-20 см)
- Інтерфейс I2C (I2C Адреса: 0x39)
Основні області застосування:
- безконтактні вимірювання
- управління підсвічуванням дисплеїв
- заміна механічних вимикачів
- датчики наближення екранів смартфонів
- вимірювання інтенсивності розсіяного світла
- блокування тачскрінів цифрових фотоапаратів
- датчики колірної температури (визначення кольору)
- датчики виявлення руху (включаючи вліво, вправо, вгору, вниз, вперед і назад)
Користувальницькі характеристики | |
---|---|
Робоча напруга (В): | 3.3 |
Струм споживання в режимі очікування (мкА): | 1 |
Інтерфейс I2C: | 0x39 |
- Ціна: 75 грн
