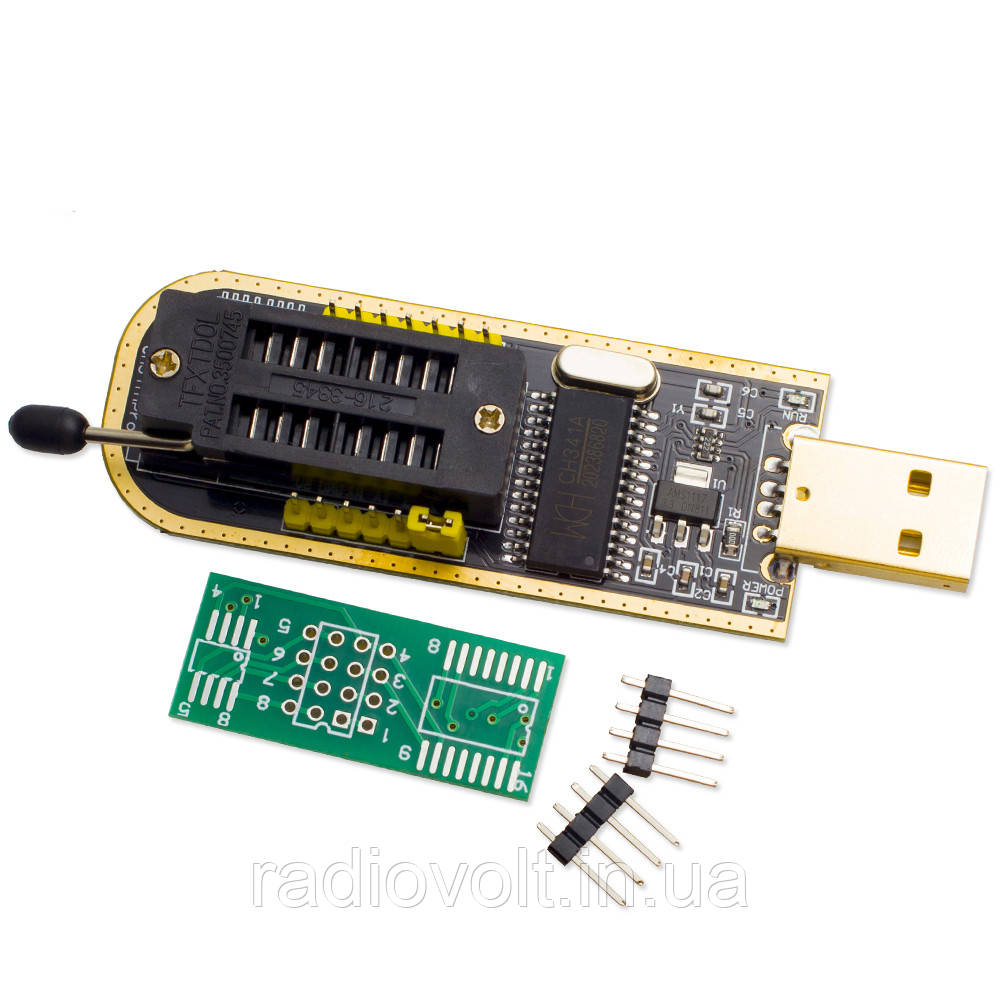

USB програматор CH341A для EEPROM і FLASH мікросхем 24, 25 серій

Використовується для програмування мікросхем BIOS для материнських плат комп'ютерів, ноутбуків, відеокарт, мультимедійних плеєрів, пам'яті телевізорів, РК-дисплеїв, маршрутизаторів, ігрових приставок, супутникових ресиверів, ресиверів T2, 24 EEPROM, 25 SPI FLASH і т. п.
Для використання програматора потрібно спочатку підключити його до USB порту комп'ютера. Якщо все в порядку, на корпусі програматора повинен загорітися червоний світлодіод. Після цього операційна система повинна почати пошук драйверів і їх не виявить. Після цього операційна система повинна визначити програматор в розділі «Інтерфейси» як USB-EEP/I2C CH341A і в розділі «Порти COM і LPT» як USB-SERIAL CH341A. Потім потрібно встановити програму для роботи з програматором
Після чого можна приступати до програмування. Якщо ви будете програмувати мікросхему на ZIF панелі програматора, то потрібно підняти ручку-фіксатор, щоб відкрити пази для установки мікросхеми. Необхідно від'єднати мікросхему, яку збираєтеся програмувати, від кінцевого пристрою і встановити її по ключу в пази програматора (ключ повинен вказувати на ручку-фіксатор). Потім опустити ручку-фіксатор, щоб зафіксувати мікросхему. Якщо потрібно програмувати мікросхеми 25 серії в корпусі SOP8 або SOP16, то на платі програматора є з однієї контактної майданчику під ці типи корпусів. З'єднати мікросхему з контактною площадкою можна як за допомогою пайки, так і з допомогою ретельного закріплення ніжок мікросхеми механічним шляхом (крокодилом, прищіпкою тощо). Мікросхеми потрібно встановлювати по ключу, як зображено на піктограмі, яка є на корпусі програматора.
Також є можливість внутрішньосхемного програмування ISP інтерфейсу. Також на корпусі програматора присутній інтерфейс RS232.

Управління програматором здійснюється від комп'ютера за допомогою спеціальних програм, наприклад CH341A Programmer. На корпусі програматора є перемичка позначена P/S. Вона використовується для перемикання режимів Paralell (внутрішнє) і Serial (зовнішнє).

Програматор має інтерфейси, роз'єми і контактні майданчики для підключення до комп'ютера і установки програмованих мікросхем:
для підключення програматора до комп'ютера використовується стандартний USB інтерфейс специфікації 2.0;
для підключення мікросхем виконаних у DIP корпусі на платі програматора встановлена ZIF панель на 16 контактів з нульовим посиленням і ручкою фіксатором;
для підключення мікросхем 25 серії виконані в корпусі SOP8 або SOP16 на платі програматора є дві контактні площадки;
для внутрішньосхемного програмування на платі програматора є ISP інтерфейс. Позначення контактів: 3.3, MOSI, CLK, MISO, CS, GND.
на платі програматора є інтерфейс RS232. Позначення контактів GND, RX, TX.

Характеристики:
Програматор зібраний на мікроконтролері: USB bus convert chip CH341A;
Сумісний з операційними системами: Windows 98, Windows ME, Windows 2000, Windows XP, Windows Vista, Windows 7;
Програмує/зчитує: FLASH EEPROM 24-25 серій;
16-ти контактна ZIF панель з нульовим посиленням і ручкою-фіксатор;
6-ти контактний ISP інтерфейс;
Інтерфейс RS232;
Світлодіодна індикація живлення;
Робоча напруга: 5 В (DC);
На платі встановлений кварц на 12 МГц;
Розміри (Д х Ш х В): 66 х 28 х 15 мм;
