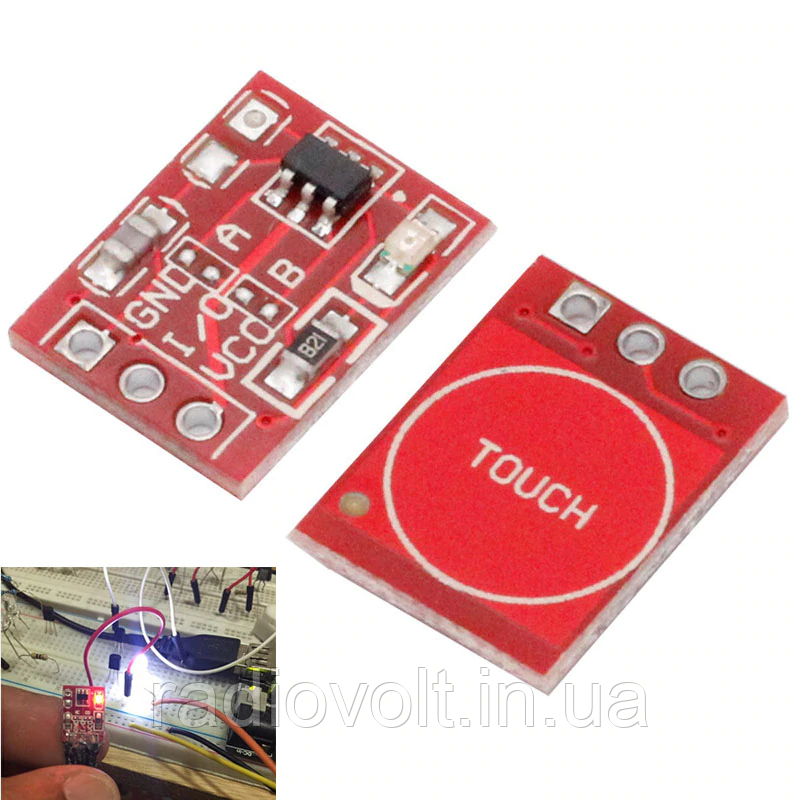

Ємнісна сенсорна кнопка (на мікросхемі TTP223B)
Принцип роботи кнопки заснований на електричної ємності людського тіла. Спрацювання модуля на комутацію походить від дотику пальцем до сенсорного датчика. У стані спокою — на виході модуля низький рівень напруги, при торканні сенсора — з'являється високий рівень напруги. Після 12 секунд бездіяльності модуль переходить в режим зниженого енергоспоживання.
Модуль має один 3-х контактний роз'єм. Позначення контактів:
- SIG (вихідний цифровий сигнал);
- VCC (напруга живлення);
- GND (загальний контакт).
Харчування модуля здійснюється або від Arduino контролера, іншого мікропроцесорного керуючого пристрою, або від зовнішнього джерела живлення (блоку живлення батареї). Напруга живлення модуля 2 – 5,5 В.
На платі є перемички (А, В), з допомогою яких можна змінити логіку роботи кнопки:
- AB = 00: кнопки без фіксації, при спрацьовуванні високий рівень на виході;
- AB = 01: кнопка з фіксацією, при включенні високий рівень на виході;
- AB = 10: кнопки без фіксації, при спрацьовуванні низький рівень на виході;
- AB = 11: кнопка з фіксацією, при включенні низький рівень на виході;
Характеристики:
- Напруга живлення: 2.5-5 В
- Час відгуку в активному режимі: 60 мс
- Час відгуку в режимі зниженого енергоспоживання: 220 мс
- Чіп: TTP223B
- Чутливість: 0 – 50 пФ
Розмір: 13*10 мм
Основні | |
---|---|
Колір кнопки | Червоний |
Користувальницькі характеристики | |
Напруга живлення (В): | 2.5 - 5 |
Час відгуку в активному режимі (мс): | 60 |
Час відгуку в режимі зниженого енергоспоживання (мс): | 220 |
Чутливість (пФ): | 0 - 50 |
- Ціна: 9 грн
