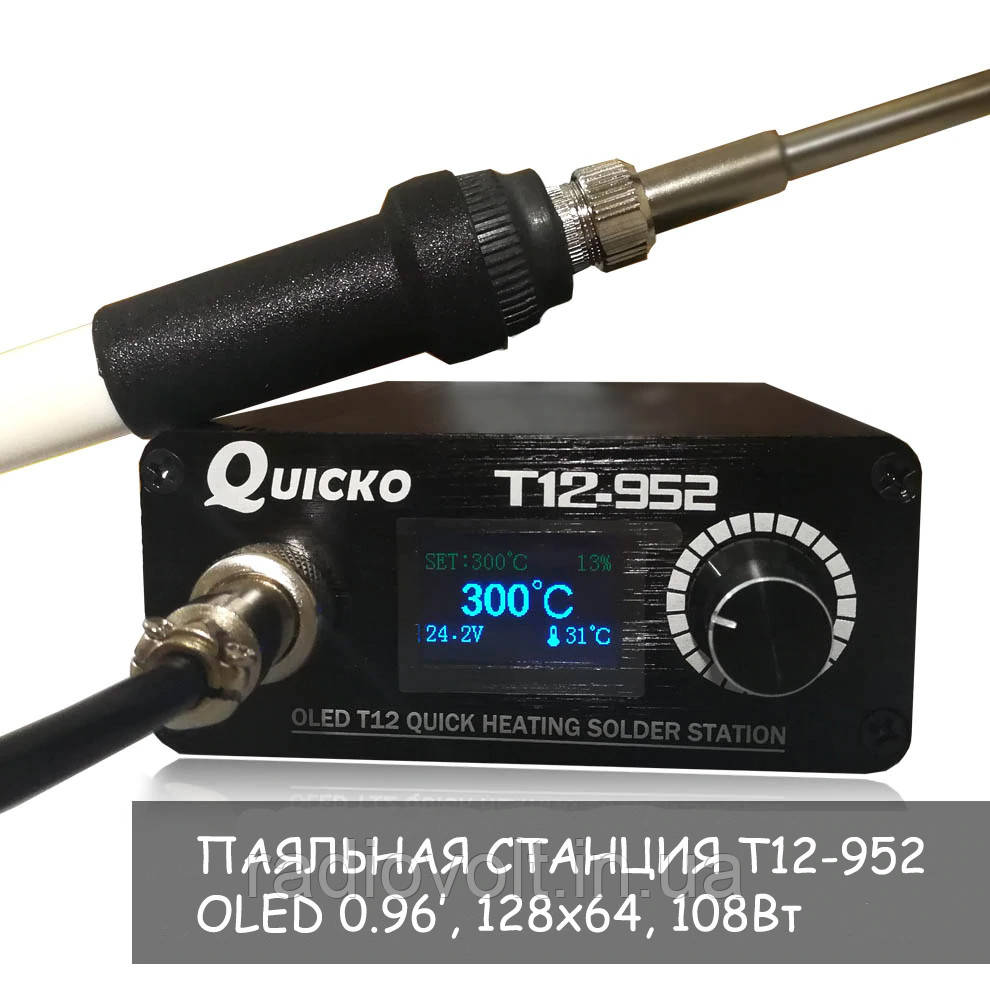

Станція включається взяттям в руки ручки (датчиком вібрації), або поворотом енкодера в будь-яку сторону. Всі налаштування станції виставляються в меню, яке ініціюється після натискання на кнопку енкодера протягом 3секунд.
Управління:
Управління станцією здійснюється через ручку енкодера. Комбінації управління такі:
1) Поворот ручки енкодера
2) Коротке натискання на ручку енкодера
3) Довге натискання на ручку енкодера(2 сеунды приблизно)
4) Натискання на ручку енкодера і одночасний поворот ручки.
- Поворот ручки енкодера в заівісмості від режиму роботи або пункту меню керує зміною режиму роботи, значень або переміщенням по пунктах меню.
- Коротке натискання на ручку рівноцінно вибору або підтвердження.
- Довге натискання на ручку несе дві функції, якщо натискання вироблено в одному з режимів роботи, то воно приводить до переходу в меню налаштувань станції, якщо натискання вироблено в меню настроект, то воно рівнозначне виходу або скасування.
Меню:
1. CALIBRATION Це калібрування відповідності реальної температури жала і показань дисплея.
Корекція проводиться при температурі 350°C. Для того, щоб коригувати потрібно спочатку поміряти розбіжність температури. Показання змінюються поворотом енкодера від 70% до 130% по колу, в яку сторону по одній одиниці %. Потрібно розуміти, що це не точний прилад, саме так заявлено в інструкції. Рекомендується мануалом не міняти зі 100%.
Після виставлення потрібного показання, потрібно натиснути кнопку енкодера і ми знову потрапимо в меню.
2. AUTO SLEEP Режим автоматичного таймера сну.
Визначає період часів, після якого станція увійде в режим сну з пониженням температури, якщо ручка буде знаходиться в стані спокою, і вибродатчик не буде працювати. За умовчанням встановлено час в 1 хвилину. Жало остигає до 150°C і після виходу «з сну», швидко нагрівається до виставленої температури.
3. AUTO POWEROFF Це таймер на відключення нагріву жала паяльника.
За умовчанням коштує 1 хвилина. Через хвилину після включення і нагріву, якщо Власник, звісно, не взяв паяльник в руку, або не крутнув енкодер, станція пищить і відключає нагрів жала, сигналізуючи, що живлення вимкнено. Цей режим зроблено для економії енергії і самих тис.
4. BOOST DURATION Короткострокове збільшення нагріву жала при пайку деталей з великим теплопоглинанням.
В момент, коли жало не може підтримати задану температуру, на великих полігонах плати, мікроконтролер повинен підвищувати температуру нагрівання на якийсь час. Час прискореного розігріву жала. Чим вище швидкість (менше) час, тим швидше жало нагрівається до встановленого значення, але при цьому і швидше зношується. І навпаки, чим менше швидкість (більше) час, тим довше відбувається нагрів жала, але і саме жало менше зношується.
Збільшення нагрівання BOOSTER включається короткочасним натисканням кнопки енкодера.
5. BOOST DEGREE Це функція, пов'язана з попередньої, і встановлює температуру, на яку буде підвищуватися температура жала при прискореному нагріванні жала.
Якщо температура паяльника встановлена на 300°C, а BOOST DEGREE встановлена 10°C, то в момент посилення температура жала стане 310°C на час, встановлений попередньою функцією.
Збільшення нагрівання BOOSTER включається короткочасним натисканням кнопки енкодера.
6. WAKEUP METHOD Встановлюється, яким чином станція буде «прокидатися після сну» (пункт меню 2. AUTO SLEEP)
Користувач може вибрати між двома варіантами:
1. Вихід в нагрів поворотом ручки енкодера в будь-яку сторону або ж зміною положення ручки паяльника (датчик вібрації встановлений в ручку) ENCODER&HANDLE.
2. Вихід в нагрів поворотом ручки енкодера в будь-яку сторону (датчик вібрації відключений) ENCODER ONLY.
7. BUZZER AWITCH Включає або вимикає подачу корисних інформативних звукових сигналів про стан станції.
Іноді потрібна тиша, а регулятора гучності звуку сигналів немає. Все просто ON — включено, OFF — вимкнено.
8. BATTERY GUARD Дана функція є дуже важливою для живлення станції від зовнішньої батареї, і працює, як контролер, виключаючи подачу напруги на жало паяльника, при досягненні мінімально допустимого порогу, встановленого користувачем від 10.0 до 24.0 Ст.
При відключенні нагріву жала, станція не відключається повністю, а подає звуковий сигнал, і на дисплеї з'являється напис LOW POWER – низька напруга живлення. За замовчуванням У 12.0
9. FIRMWARE Версія програмного забезпечення.
A. FACTORY RESET Скидання МК на «заводські», вони ж дефолтні.
Характеристики:
• Напруга живлення: 110 - 240 Ст.
• Температурний діапазон 150 ~ 480 С.
• Максимальна потужність: 108 Вт.
Комплектація:
• Паяльна станція
• Ручка паяльника
• Жало T12-K
• Мережевий шнур
Основні | |
---|---|
Напруга живлення | 220 В |
Габаритні розміри | |
Ширина | 88 мм |
Довжина | 120 мм |
Висота | 38 мм |
Паяльник | |
Потужність паяльника | 108 Вт |
Максимальна робоча температура паяльника | 480 град. |
Мінімальна робоча температура паяльника | 150 град. |
- Ціна: 1 900 грн
