Паяльна станція T12, STM32 V3.1 OLED 0.96, 108Вт

Паяльна станція на базі контролера STM32 і жалах T12 перевершує по зручності паяльні станції, не мають термостабілізації, а тим більше звичайні паяльники. Паяльником потужністю 108 Вт однаково комфортно паяти як великі полігони і масивні деталі, так і дрібні SMD елементи. Зміна жав проводитися дуже швидко – не потрібно чекати повного остигання і немає потреби вимикати харчування. Кабель з'єднує станцію і паяльник силіконовий, м'який і термостійкий. Це означає, що він не буде заважати при виконанні паяльних робіт завдяки своїй гнучкості, а також виключені його пошкодження, при випадковому зіткненні з жалом паяльника.

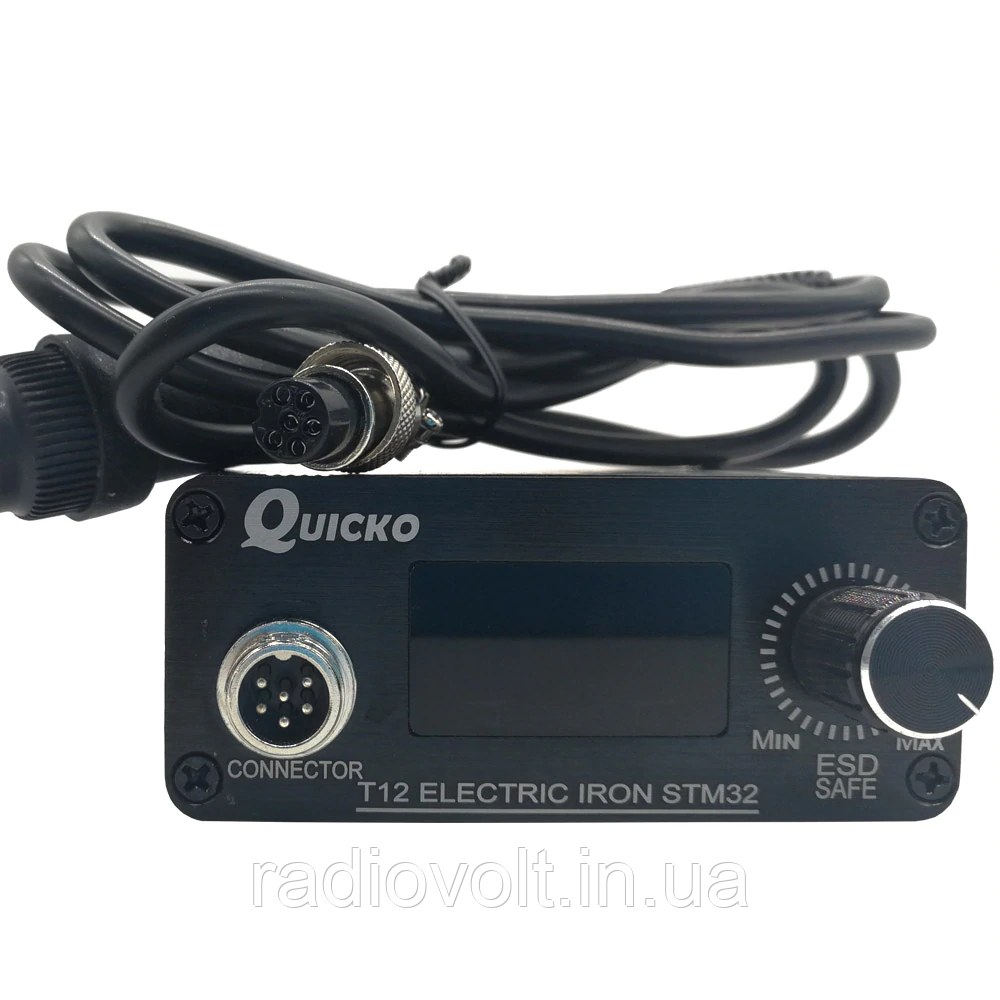

Спереду на корпусі станції розташований роз'єм для підключення ручки паяльника, 0.96 дюймовий OLED екран і энкордер управління. Ззаду – роз'єм для підключення мережного кабелю 110-240В і кнопка включення живлення.

Короткі технічні характеристики:

• Дисплей: OLED 0.96"
• Робоча температура: 150°C-480°C
• Температуростійкість: 5°C
• Вхідна напруга: 110-240В
• Вихідна потужність: 108 Вт
• Контролер: STM32 версія 3.1
• Харчування: 24В, 4.5 А
• Матеріал корпусу: алюмінієвий сплав
• Типи штекерів: EU
• Розміри пристрою: 12 см х 8.8 см х 3.8 см

Особливості:
Діапазон робочих температур 150÷480 ℃.
Автоматична компенсація температури холодного паю в діапазоні 9÷99 ℃.
PID регулювання температури, стабільність підтримання ± 2 ℃.
Для всіх типів жав HAKKO T12 (84 найменування) є можливість здійснити індивідуальну калібрування по 3 точкам з збереженням параметрів PID в енергонезалежній пам'яті. Так само є 6 призначених для користувача налаштувань і можливість створити свій перелік використовуваних тис.
Автоматичний перехід в режим очікування (можна встановити час 1÷60 хвилин) з пониженням температури жала до встановленого значення.
Автоматичний перехід в режим сон (м'яке вимикання) (можна встановити час 1÷60 хвилин).
Швидкість нагрівання: від кімнатної температури до 300 ℃ для більшості жав у середньому близько 7 секунд (джерело живлення 24В).
Збереження пресетів виставленої температури (5 значень).
Захист від низької напруги живлення: при зниженні напруги живлення нижче встановленого значення паяльна станція просигналізує про недостатність напруги живлення, а при опусканні напруги живлення нижче порогового паяльна станція відключиться. Дуже зручно при живленні паяльна станція від акумуляторної батареї.
Є годинник реального часу з корекцією ходу.
Є режим зберігача екрана з заставкою.
Мова інтерфейсу: спрощена китайська, англійська.

Управління:
Паяльна станція керується за допомогою ручки енкодера. Перехід в який-небудь режим роботи підтверджується звуковим сигналом.
Доступні наступні комбінації управління паяльна станція: обертання ручки ± натискання ручки, натискання ручки з утриманням натисненою, натискання+обертання ручки ±.
При обертанні ручки енкодера проти годинникової стрілки на 1 позицію відбувається перемикання з робочого режиму (на екрані SET: ХХХ℃) на режим очікування (Standby (STANDBY:XXX℃), при зворотному обертанні знову включається робочий режим.Станція компактна, жало швидко розігрівається (залежить від типу і розміру жала), режим очікування і сну рятує від вигорання жала, якщо забули вимкнути станцію, також станція відмінно справляється з великими полігонами на платі.

Для перекладу паяльна станція в сплячий режим (Sleeping) необхідно швидко повернути ручку енкодера проти годинникової стрілки на 3 позиції. При цьому в центрі дисплея з'явиться напис Sleeping (*), де *- кількість секунд до переходу в сплячий режим. і запускається таймер на 5 секунд. Відлік часу буде супроводжуватись короткими звуковими сигналами. Після закінчення 5 секунд паяльна станція засне, а на дисплеї з'явиться скрін-північ. Нагрівання жала припиняється і його температура опускається до кімнатного значення. Для перекладу паяльна станція в робочий режим необхідно натиснути на кнопку енкодера.

При швидкому обертанні ручки енкодера за годинниковою стрілкою на 3 позиції включається режим BOOST — форсований нагрівання — збільшення температури жала паяльна станція на заданий в меню налаштувань значення і на заданий інтервал часу. Перемикання супроводжується довгим звуковим сигналом.
По закінченню цього часу паяльна станція переходить в робочий режим і температура жала знижується.
Що б вимкнути режим BOOST і знову повернутися в робочий режим досить повернути ручки енкодера проти годинникової стрілки на 1 позицію.

Если в рабочем режиме кратковременно нажать на ручку энкодера, то паяльная станция перейдет в режим выбора пресетов и настройки их температуры
В этом режиме на экране отображается надпись Temp Set [1] — пресет №1 и выставленное значение температуры. Для выбора следующего пресета необходимо нажать и повернуть ± ручку энкодера. В выбранном пресете вращение ± ручки энкодера позволяет выставить необходимое значение температуры, шаг изменения настраивается через меню настроек. При кратковременном нажатии на ручку энкодера выставленное значение запоминается и применяется. Всего доступно 5 пресетов.

Длительное нажатие на ручку энкодера (более 2-х секунд) позволяет попасть в меню настроек Setup Menu.
Переход между пунктами осуществляется вращением ± ручки энкодера, вход в конкретный пункт — нажатием ручки. Удержание нажатой ручки энкодера более 3 секунд позволяет перейти из пункта меню на ступень выше. Если, находясь в каком-нибудь пункте меню, не предпринимать никаких действий в течении ~60 секунд паяльная станция переключается на рабочий режим.

Комплектація:
• Паяльна станція QUICKO T12 OLED STM32 V3.1 в зборі: металевий корпус, блок живлення, батарея для годинника реального часу
• Ручка паяльника
• Жало K-типу: T12-K (1 шт.)
